球型支座是一种新型支座，因其承载力高、转角大、转到灵活、转动力矩与转角无关等优点，可广泛用于各种跨度、各种类型的桥梁，特别适用于大跨度桥梁及宽桥、曲线桥、坡道桥等构造复杂的桥梁。下面，衡水海角社区APP免费下载就为大家介绍一下球型支座的工作原理和构造吧。

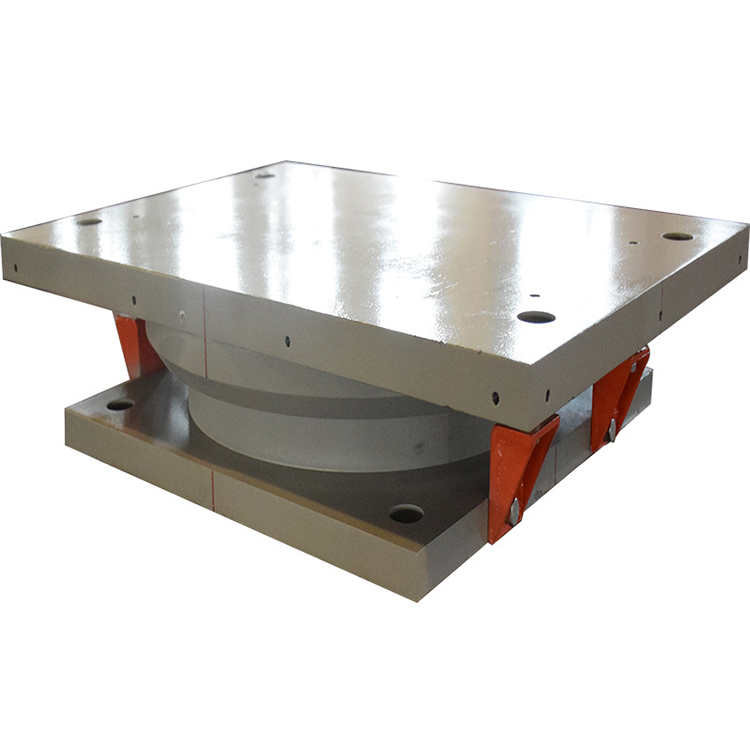

      球型支座，主要由下座板、球面四氟板、密封裙、中座板、平面四氟板、上滑板和上座板组成。

      球型支座的水平位移是由上（支座）滑板与中座板上的平面四氟板之间的滑动来实现的。另外，通过在上座板上设置导向板（槽）或导向环来约束支座的单向或多向位移，可以制成单向活动球型支座和固定球型支座。

       球型支座的转角是由中座板的凸球面与下座板上的球面四氟板之间的滑动来实现的。通常由于支座的转动中心与上部结构的转动中心不重合，而在中座板和下座板之间形成第二滑动面。根据上部结构与支座转动中心的相对位置，球面转动方向可以与平面滑动方向一致或相反。如果两个转动中心重合，则无平面滑动。
